2.6.5.7 GSE-Aktion ausführen
Mit Hilfe dieses Blocks können Sie Aktionen ausführen, die mit dem Grafischen Skript Editor erstellt wurden. Um eine Aktion zu erstellen, siehe 2.4 Skripte.
Sie können diese Aktion nutzen um z.B. einen Datenbank-Zugriff, der von verschiedenen Benutzer-Skripten ausgeführt werden soll, nur einmal zu programmieren.
Diese Aktion wird beendet
*wenn der Vorgabewert (0) aus der Aktion zurückgeliefert wird, oder
*wenn einer der Rückgabewerte (1-9) aus der Aktion zurückgeliefert wird, oder
*wenn der Anruf während der Ausführung beendet wurde.

Die Parameter der Aktion werden nicht übergeben, sondern müssen in der Aktion festgelegt werden.

Für diesen Block sind unter „Eigenschaften“ alle drei Registerkarten „Allgemein“, „Parameter“ und „Verbindungen“ verfügbar.
So legen Sie die Parameter für „GSE-Aktion ausführen“ fest
1 Wählen Sie im Feld „GSE- Aktion auswählen“ aus, welche GSE-Aktion ausgeführt wird.
2 Im Feld „Aktions-Parameter setzen“, können Sie die im Skript vorhanden Parameter bearbeiten. Markieren Sie den entsprechenden Parameter und klicken Sie auf „Parameter bearbeiten...“. Im Fenster „Parameterwert setzen:“ können Sie anschließend den Wert verändern. Speichern Sie die Änderung durch einen Klick auf „OK“. Das Fenster „Parameterwert setzen“ wird geschlossen.
3 Klicken Sie auf „OK“.
Der Block „GSE-Aktion ausführen“ ist auf der Rasteroberfläche zu sehen und steht für eine weitere Bearbeitung zur Verfügung.

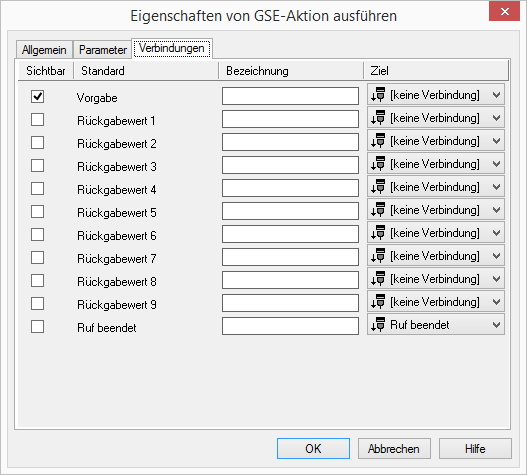

Verbindungen
Auf dieser Registerkarte finden Sie alle Ausgänge, die dieser Block besitzt. Die Ausgänge werden im Folgenden beschrieben:
Ausgang
Erläuterung
Vorgabe
Dieser Ausgang wird gewählt, wenn der Vorgabewert aus der Aktion zurückgeliefert wurde.
Rückgabewert 1 - 9
Dieser Ausgang wird gewählt, wenn einer der Rückgabewerte aus der Aktion zurückgegeben wurde.
Anruf beendet
Der Anruf wurde während der Ausführung der Aktion beendet.
In der ersten Spalte „Sichtbar“ können Sie festlegen, ob der jeweilige Ausgang im Skript-Fenster angezeigt wird.

In der Spalte „Sichtbar“ legen Sie lediglich die Sichtbarkeit der Verbindungen im Skript-Fenster fest. Diese Einstellung dient nur der Übersichtlichkeit eines Skriptes. Entfernen können Sie die Ausgänge nicht, d. h. die Verbindungen müssen trotzdem bestehen, da sonst ein Fehler im Skript auftritt.

Die zweite Spalte „Standard“ enthält die Standardbezeichnung des Ausgangs. Diese gibt einen Hinweis auf die Ereignisse während des Blockablaufs, sodass entsprechende weitere Verbindungen hergestellt werden können. Diese Standardbezeichnung kann nicht verändert werden. In der Spalte „Bezeichnung“ können Sie die verschiedenen Kontaktflächen mit einem eigenen, aussagekräftigen Namen belegen. Dieser Name erscheint später in dem Block auf der Rasteroberfläche.
In der letzten Spalte „Ziel“ sehen Sie, mit welchem Blockeingang dieser Ausgang verbunden ist. Sie haben hier die Möglichkeit aus einer Auswahlliste, die alle verfügbaren Blöcke enthält, eine Verbindung auszuwählen.
